Fabricada no Brasil com tecnologia e precisão de nível mundialUma plataforma consolidada que vem evoluindo há mais de 30 anos para entregar alta disponibilidade, menor custo operacional e produtos com uniformidade constante
Quando a engenharia é bem feita, cada detalhe trabalha para o mesmo objetivo

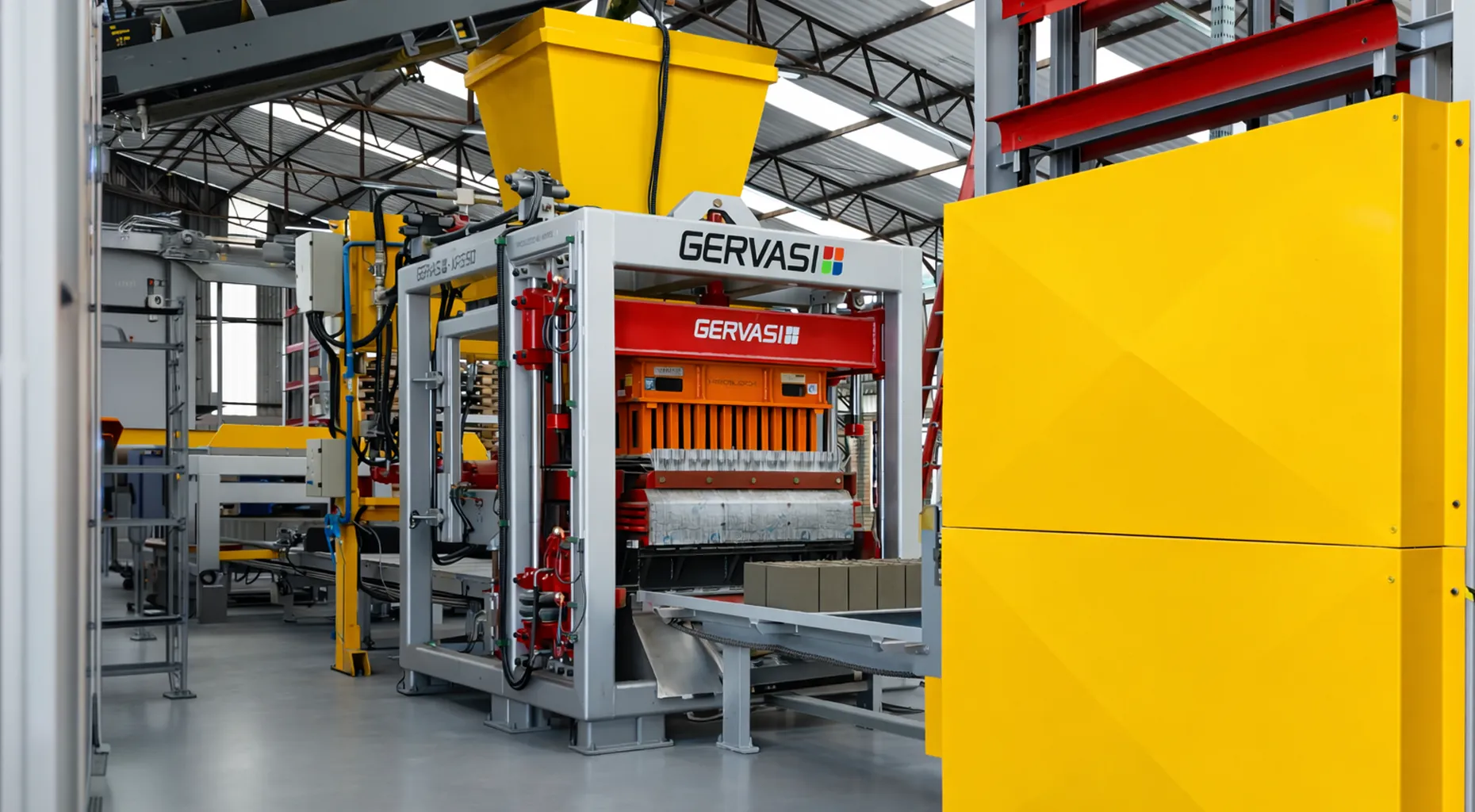

A Série XP é uma plataforma desenvolvida para reduzir variações no processo produtivo, com sistemas projetados para reduzir desperdícios, facilitar a operação e aumentar a disponibilidade.
Estrutura, vibração, hidráulica e controle projetados para trabalhar juntos por décadas de operação contínua
Seis modelos, uma plataforma
Produção estimada em turno de 8h a 90% de eficiência. Valores por bandeja e por turno variam conforme o produto.
Nossa filosofia
Enquanto muitas máquinas são projetadas exclusivamente para aumentar a produção, a Série XP foi projetada para reduzir o custo total de fabricação.
Vantagens
Precisão começa antes da vibração
Sem apoio frontal, a gaveta permanece isolada mecanicamente da estrutura principal
Controle inteligente da vibração
Vibração vertical aplicada diretamente ao molde, com controle eletrônico de frequência e sincronismo de alta precisão
Muito além da troca rápida de molde
Silo, gaveta e agitador integrados em uma única estrutura
Menos manutenção, maior confiabilidade

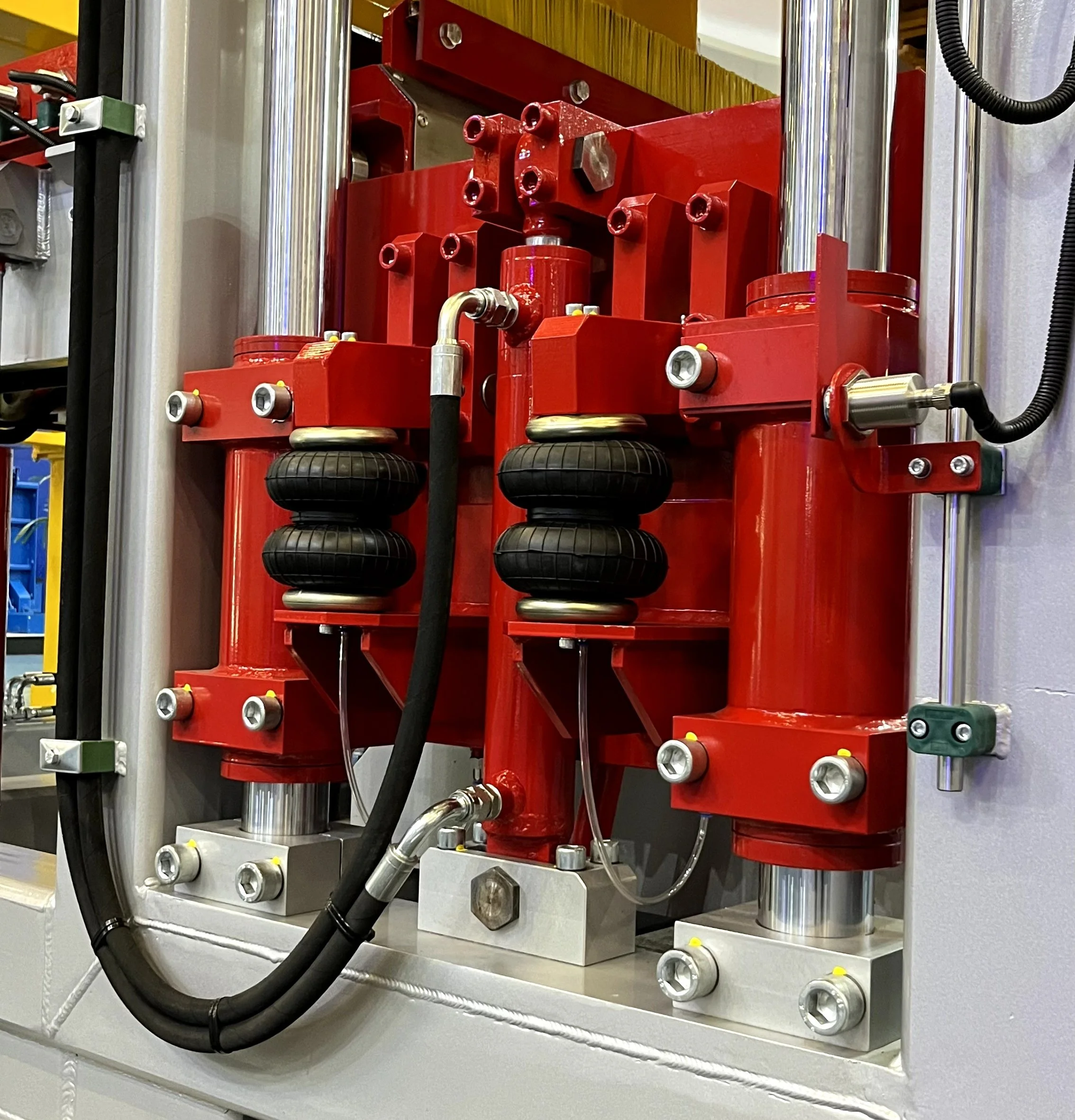

O sistema vibratório dispensa banho de óleo
Precisão em cada movimento
Bomba de vazão variável e válvulas proporcionais, ajustadas pela IHM, com resfriamento por água
Projetada para durar décadas
Aço estrutural de elevada resistência com processo exclusivo de soldagem

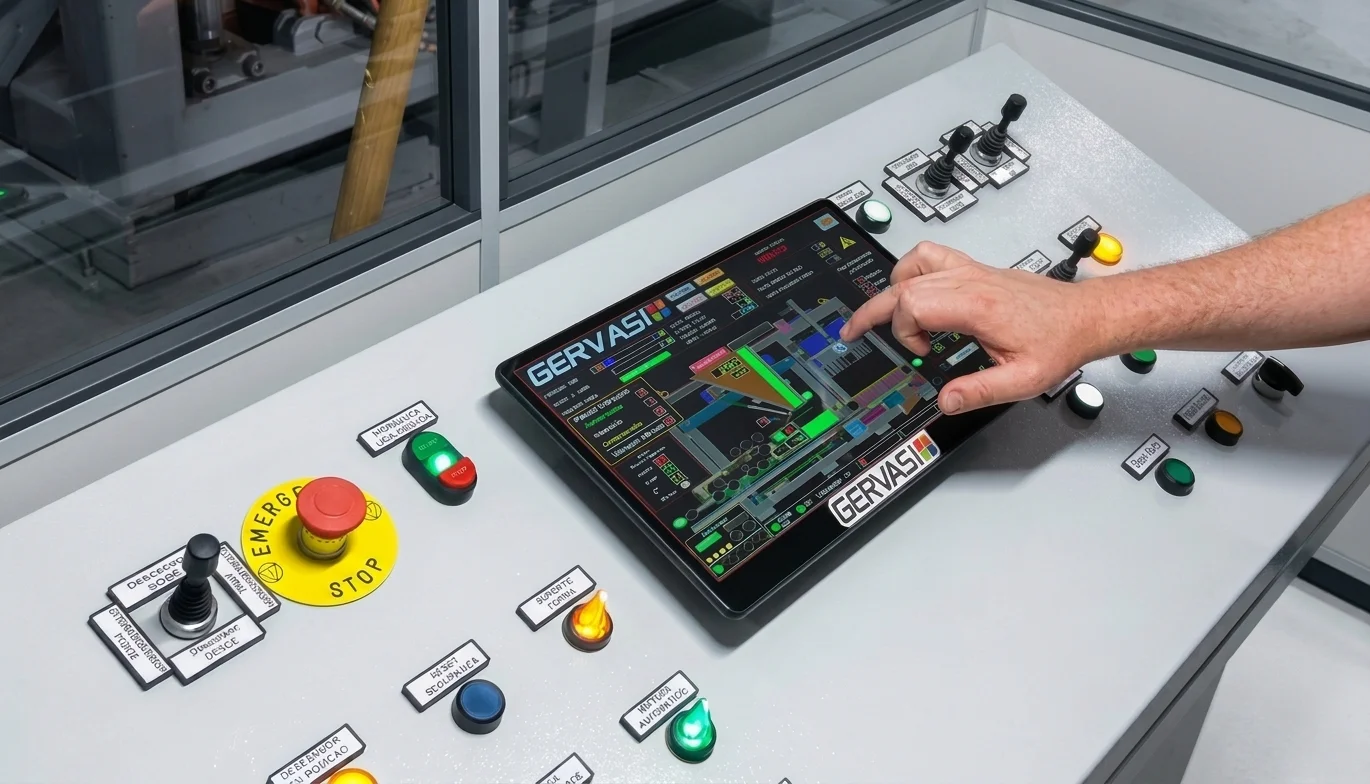

ID · Inteligência Digital
A IHM touchscreen controla todos os parâmetros do equipamento de forma direta. Pela tela você pode:
O computador industrial ainda permite suporte remoto, reduzindo o tempo de atendimento e aumentando a disponibilidade da produção.
Operação
A engenharia da Série XP simplifica toda a rotina operacional. Cada solução reduz o tempo de parada da máquina.
Herança
A plataforma da Série XP nasceu na Itália e vem sendo aperfeiçoada desde 1992, mantendo sua estrutura robusta, simples e confiável.
Nessa nova versão, feita para o mercado sul-americano, incorporou automação, controle eletrônico, hidráulica proporcional e sistemas inteligentes de vibração. O resultado combina a confiabilidade de um projeto de 30 anos com os recursos da indústria moderna.

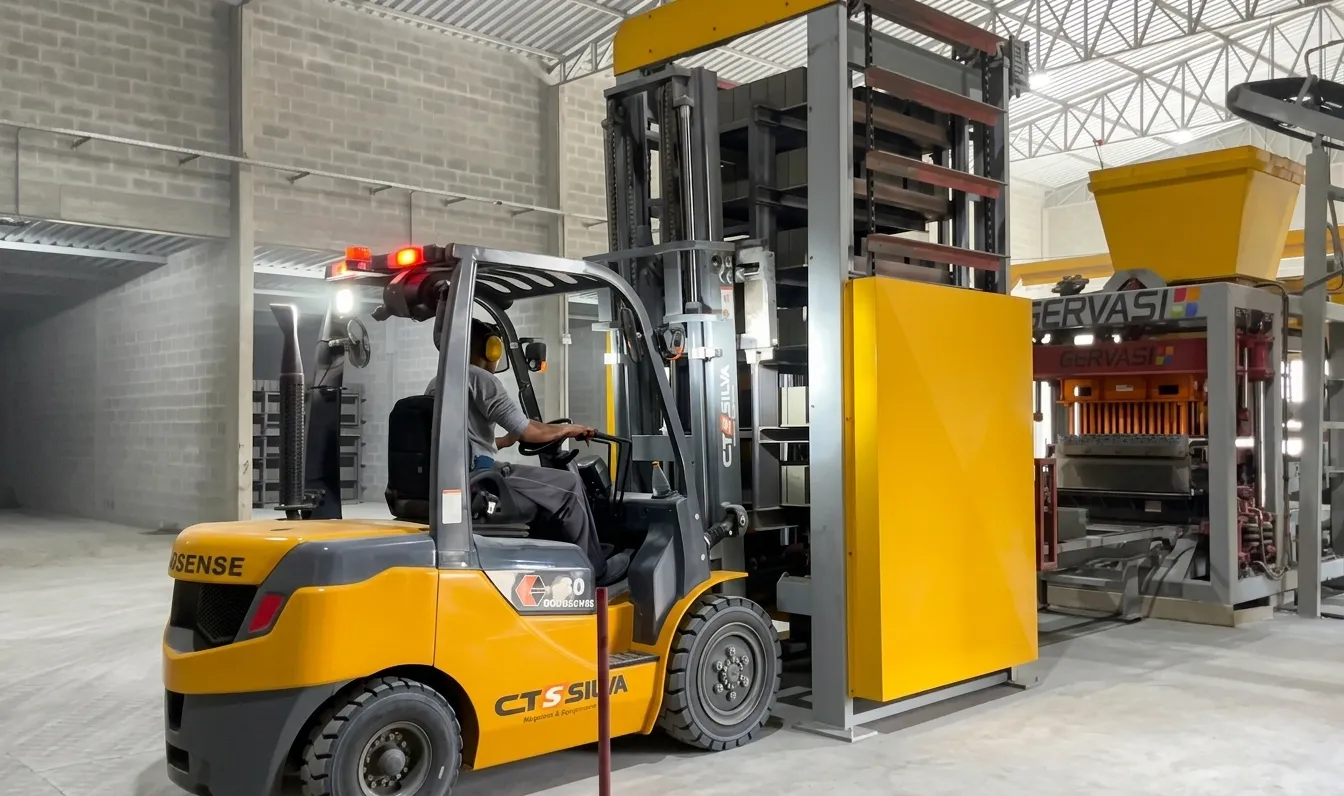

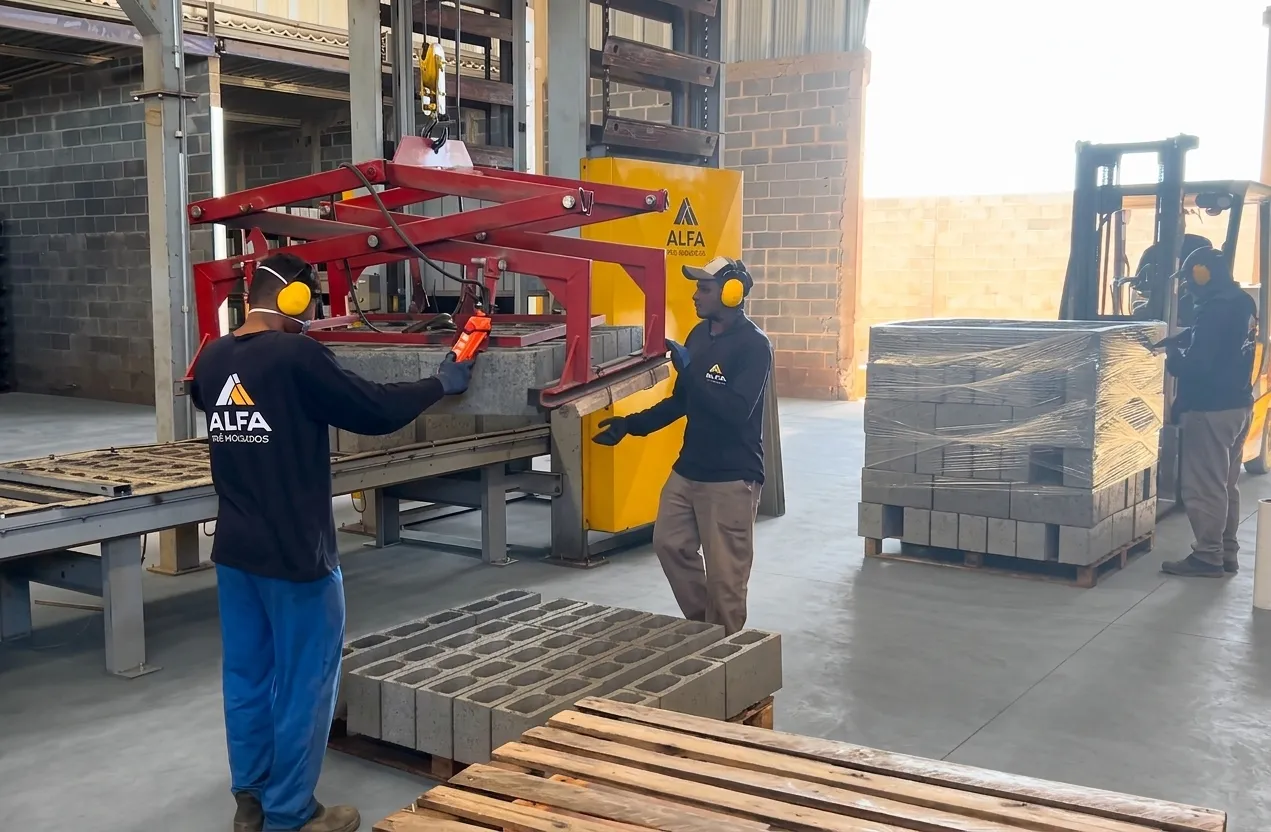

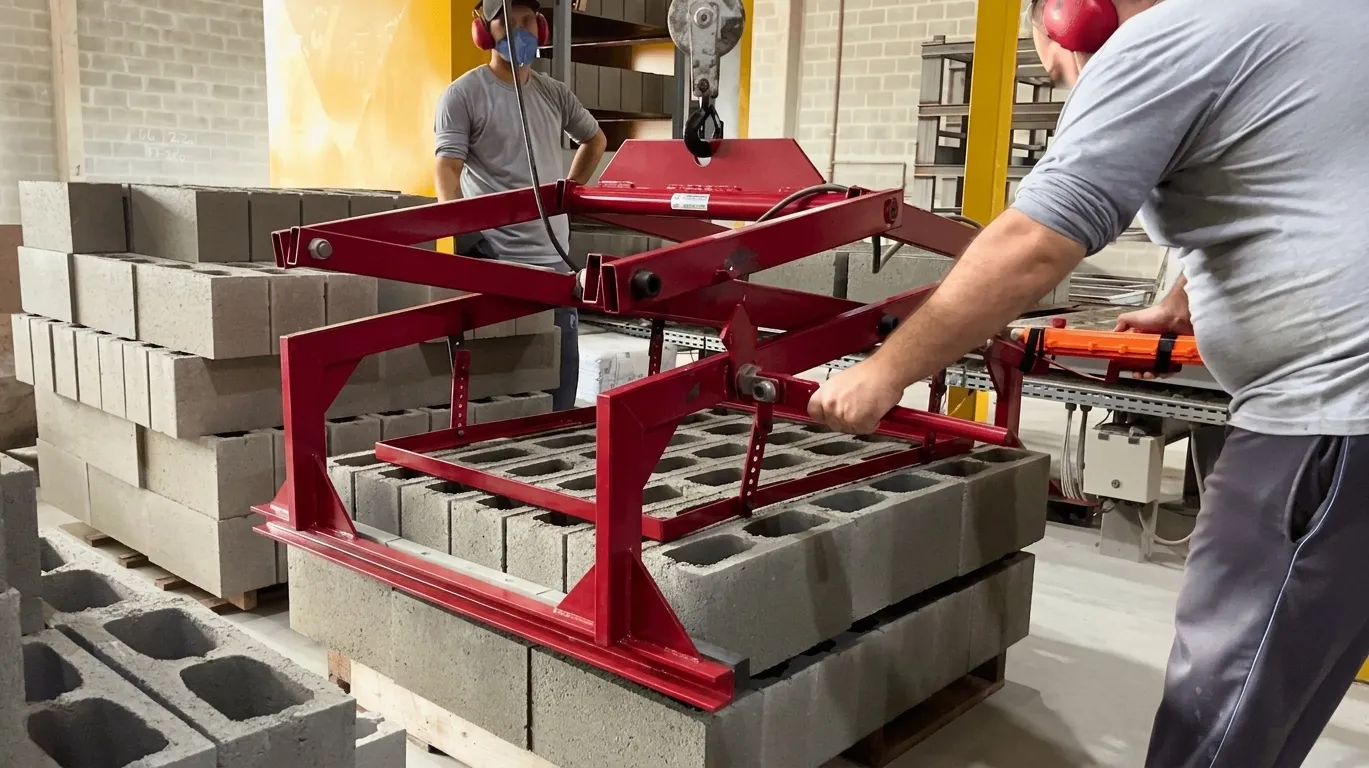

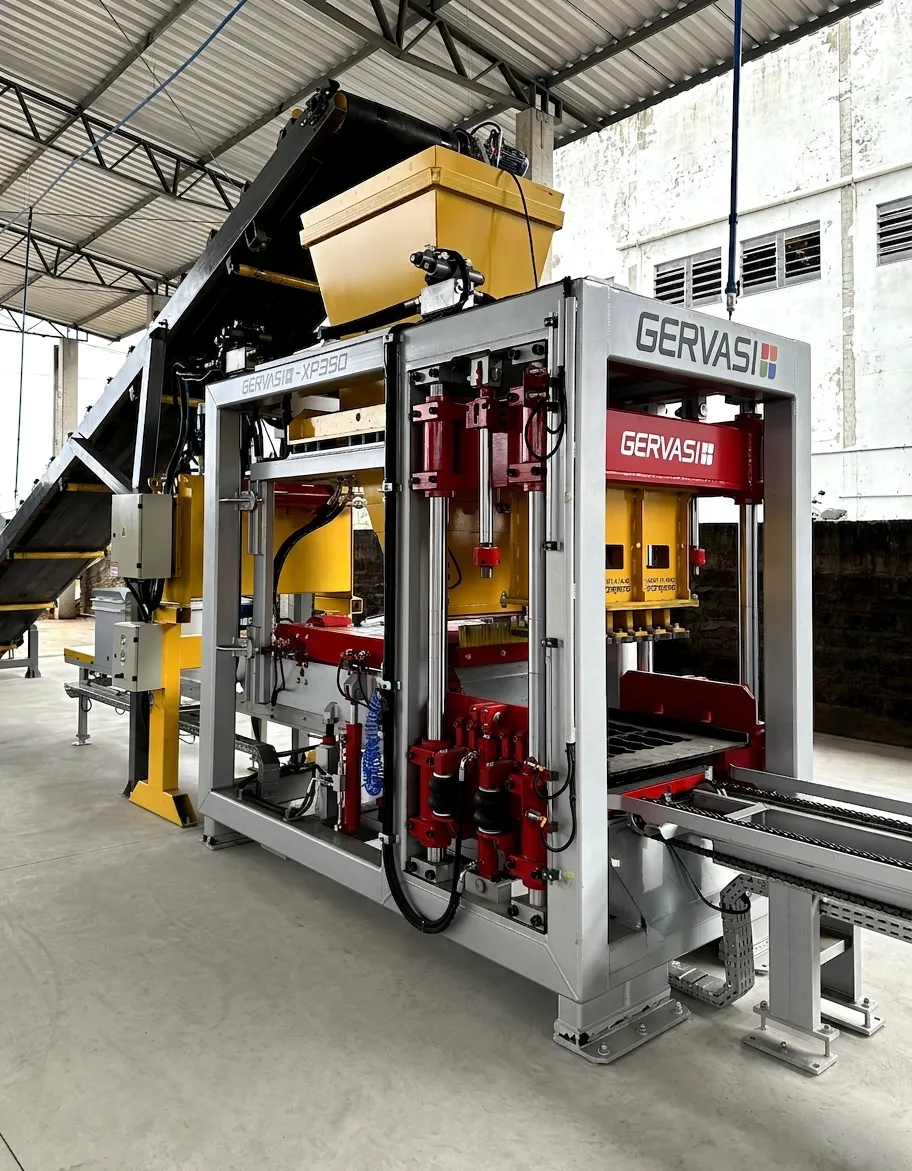

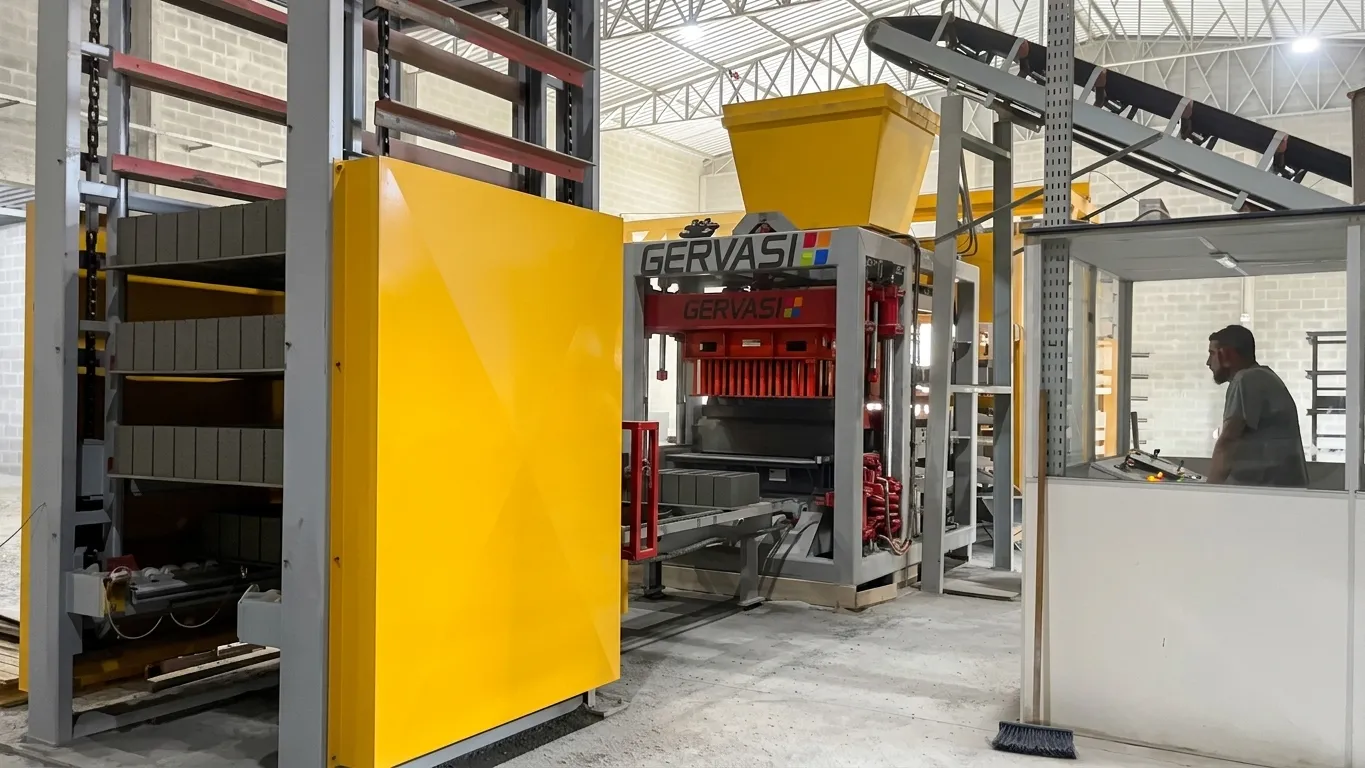

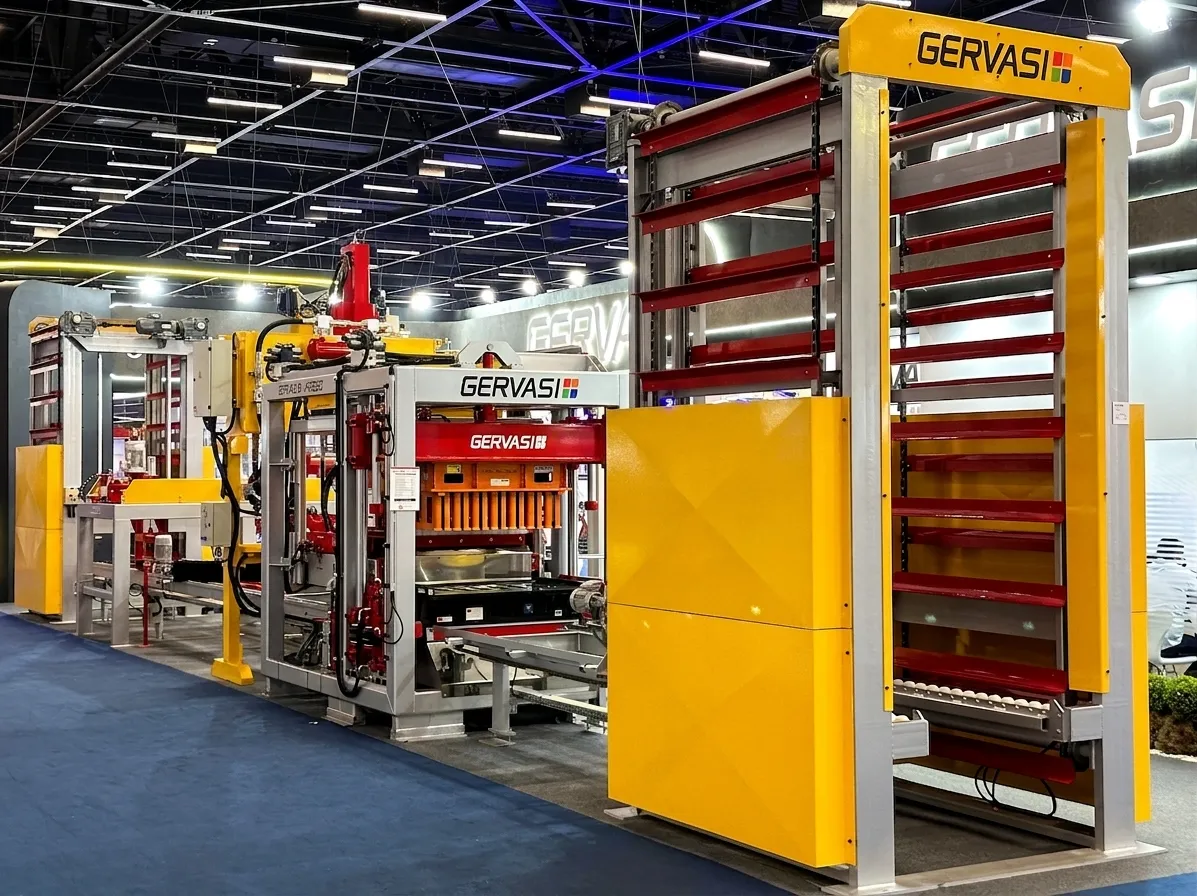

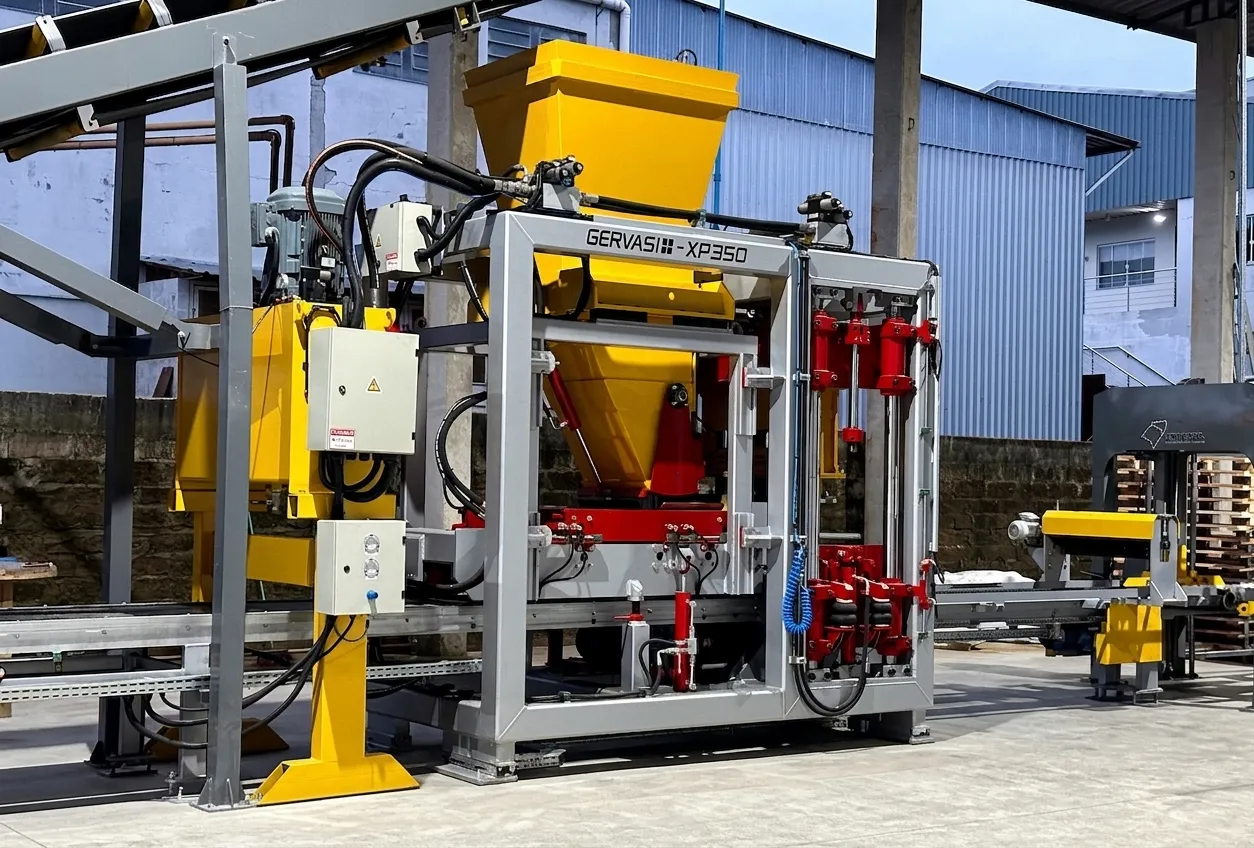

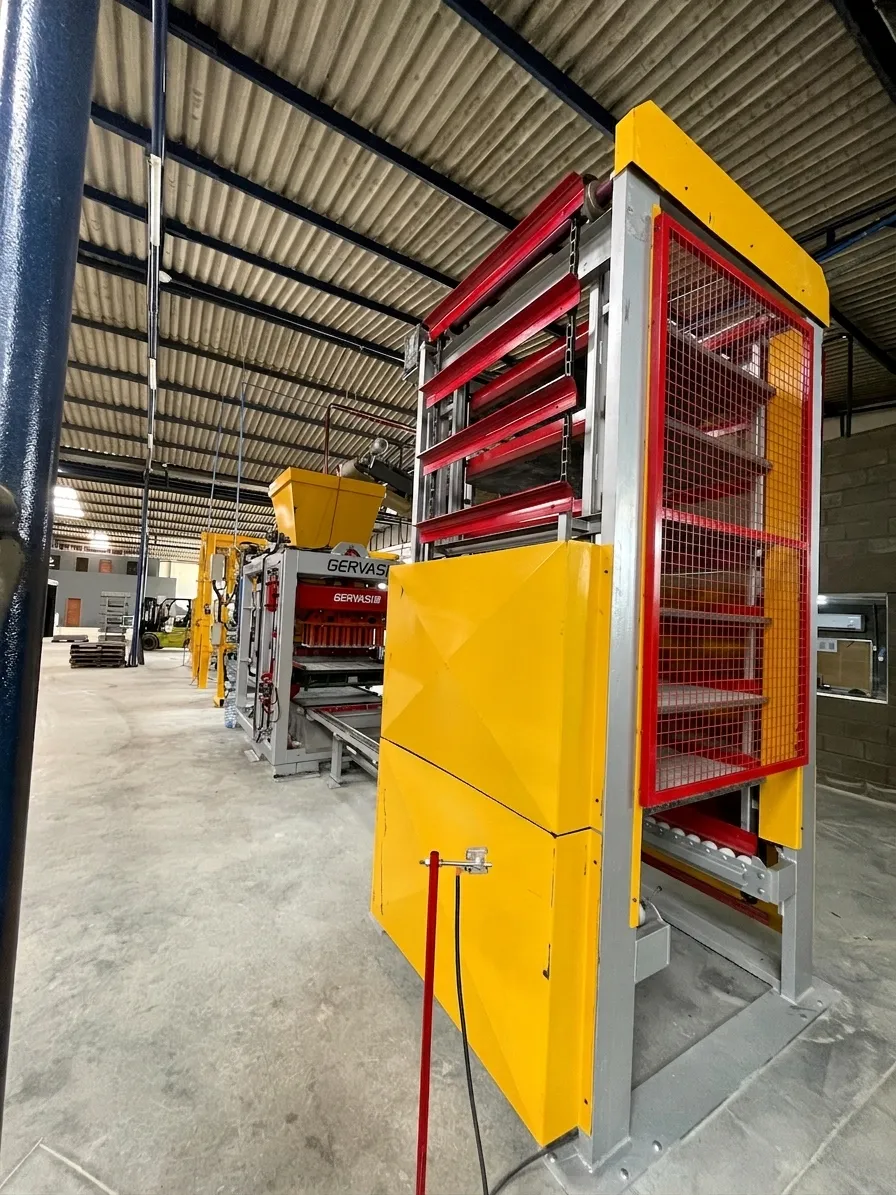

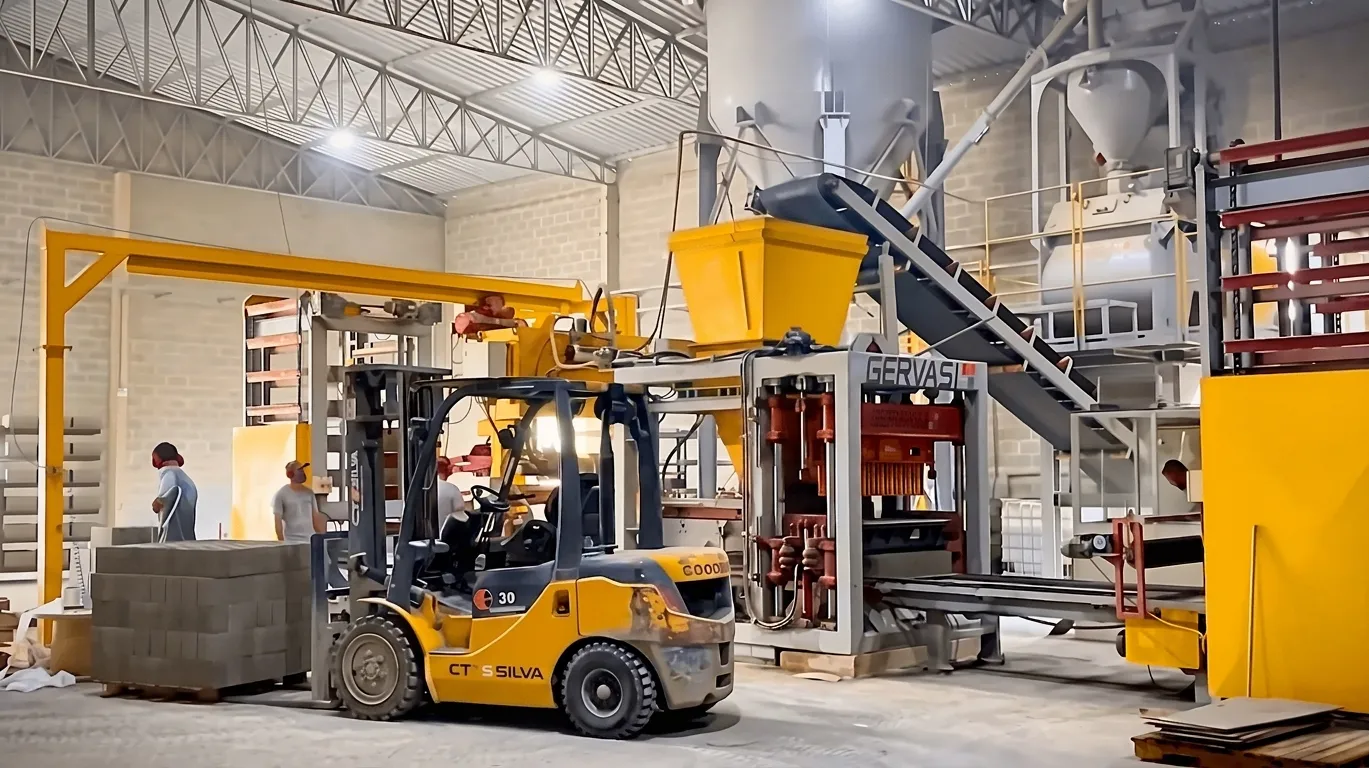

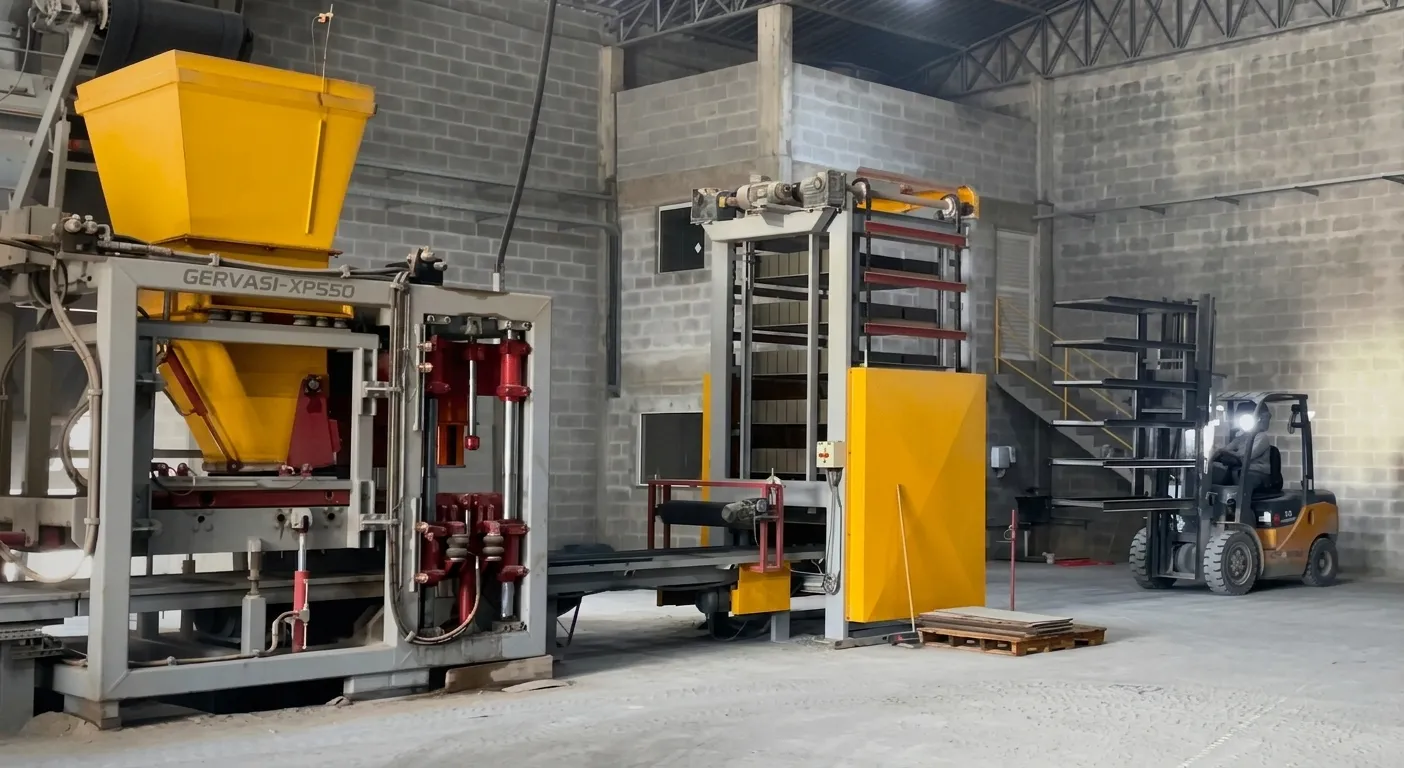

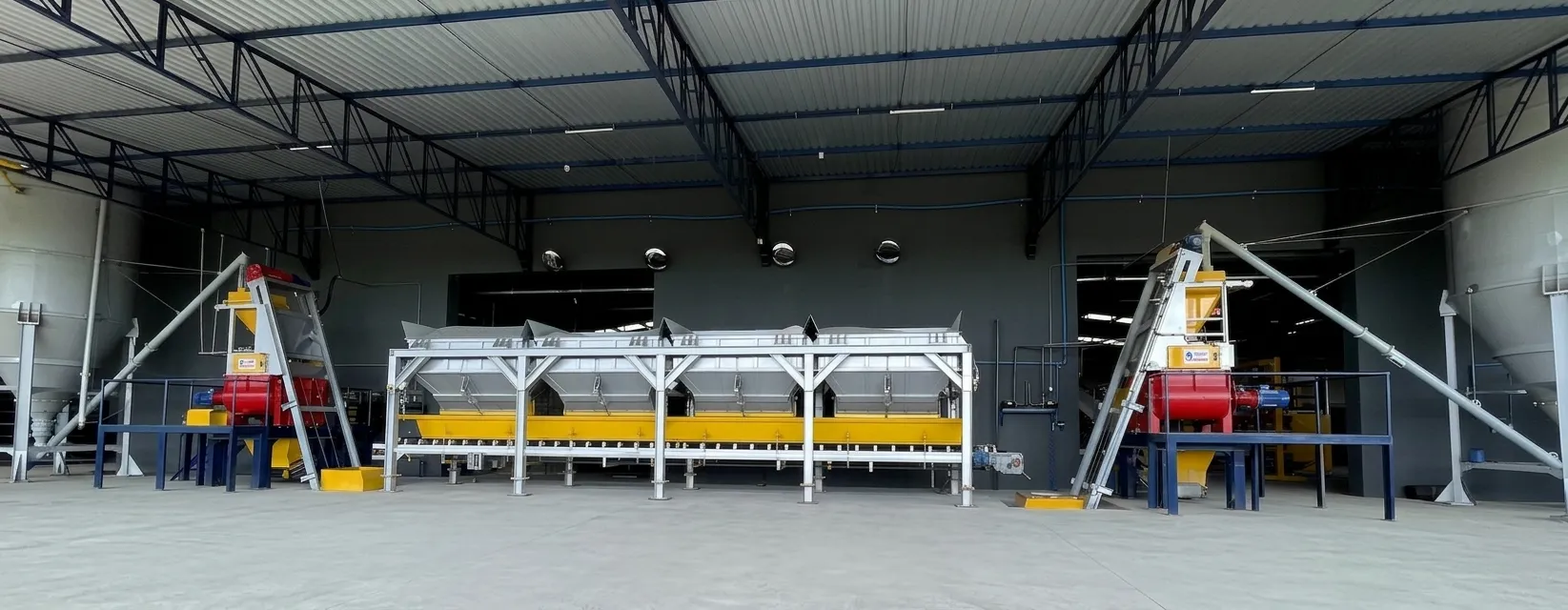

Plantas em operação
Comparativo entre modelos
| XP 350 | XP 550 | XP 550 L | Lançamento XP 600 | XP 650 | Lançamento XP 650 L | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bandeja | 700×550 mm | 1.150×450 mm | 1.150×550 mm | 1.250×550 mm | 1.300×750 mm | 1.300×850 mm | ||||||
| Tempo de ciclo | 11–14 s | 12–16 s | 12–16 s | 12–16 s | 8–20 s | 8–20 s | ||||||
| Produção | Bandeja Turno | Bandeja Turno | Bandeja Turno | Bandeja Turno | Bandeja Turno | Bandeja Turno | ||||||
| Bloco 14×19×39 | 4 un /bandeja 8.000 un /8h | 7 un /bandeja 14.000 un /8h | 7 un /bandeja 14.000 un /8h | 8 un /bandeja 16.000 un /8h | 12 un /bandeja 24.000 un /8h | 16 un /bandeja 32.000 un /8h | ||||||
| Bloco 19×19×39 | 3 un /bandeja 6.000 un /8h | 5 un /bandeja 10.000 un /8h | 5 un /bandeja 10.000 un /8h | 6 un /bandeja 12.000 un /8h | 9 un /bandeja 18.000 un /8h | 12 un /bandeja 24.000 un /8h | ||||||
| Bloco 09×19×39 | 6 un /bandeja 12.000 un /8h | 10 un /bandeja 20.000 un /8h | 10 un /bandeja 20.000 un /8h | 11 un /bandeja 22.000 un /8h | 18 un /bandeja 36.000 un /8h | 24 un /bandeja 48.000 un /8h | ||||||
| Paver 10×20×6 | 0,3 m² /bandeja 600 m² /8h | 0,46 m² /bandeja 920 m² /8h | 0,46 m² /bandeja 920 m² /8h | 0,50 m² /bandeja 1.000 m² /8h | 0,65 m² /bandeja 1.300 m² /8h | 0,72 m² /bandeja 1.656 m² /8h | ||||||
| Vibração e hidráulica | ||||||||||||
| Potência de vibração (FluxVector) | 11 kW | 22 kW | 22 kW | 22 / 37 kW | 22 / 37 kW | 22 / 37 kW | ||||||
| Potência hidráulica | 25 kW | 30 kW | 30 kW | 30 kW | 30 kW | 30 kW | ||||||
| Reservatório hidráulico | 400 L | 800 L | 800 L | 800 L | 800 L | 800 L | ||||||
| Tecnologias de série | ||||||||||||
| Estrutura monobloco | ||||||||||||

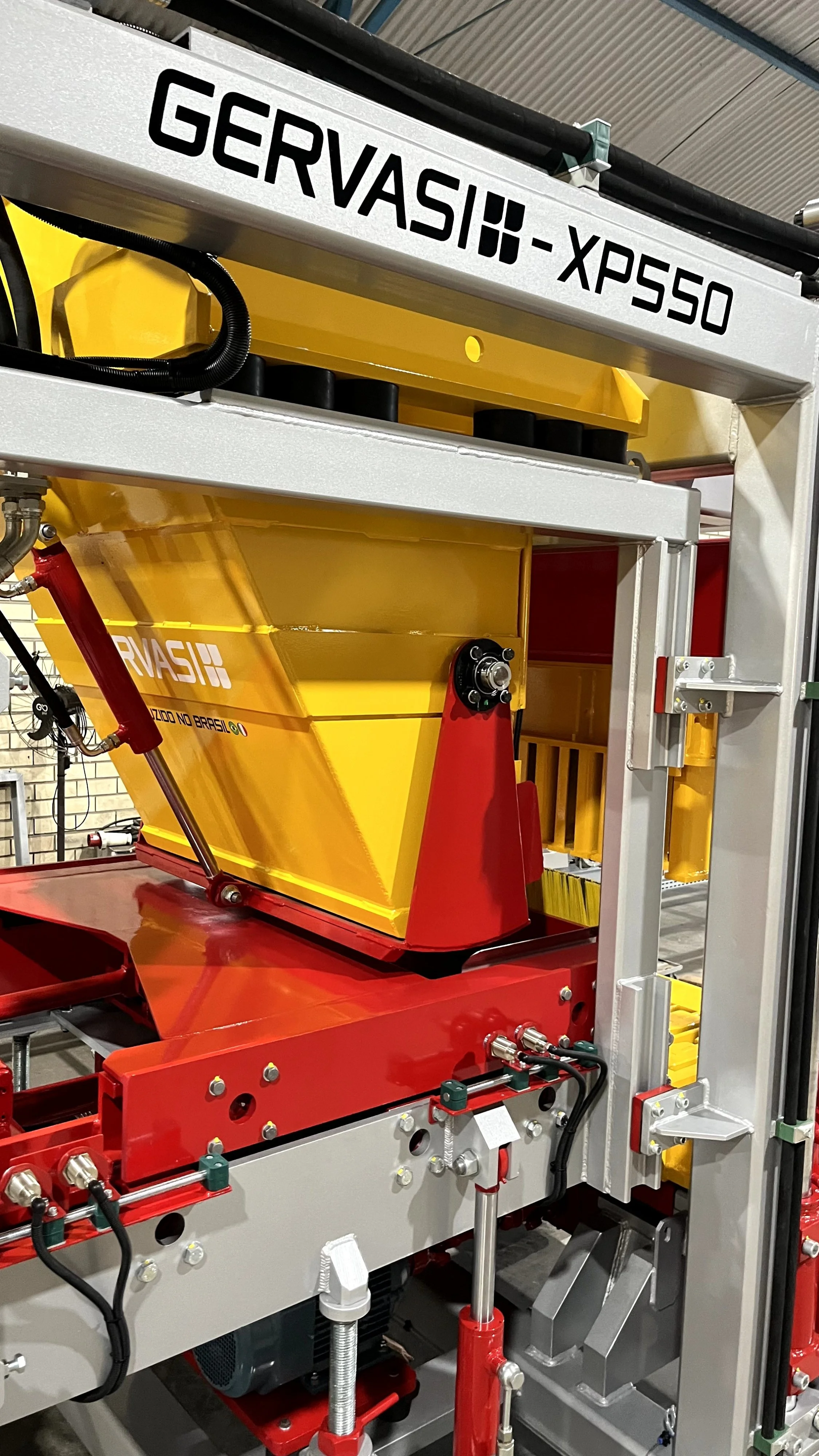

| Abertura independente do silo | ||||||||||||
| Sistema regenerativo hidráulico | ||||||||||||
| Sistema de banco vibrante | ||||||||||||
| Raspador interno da gaveta | ||||||||||||

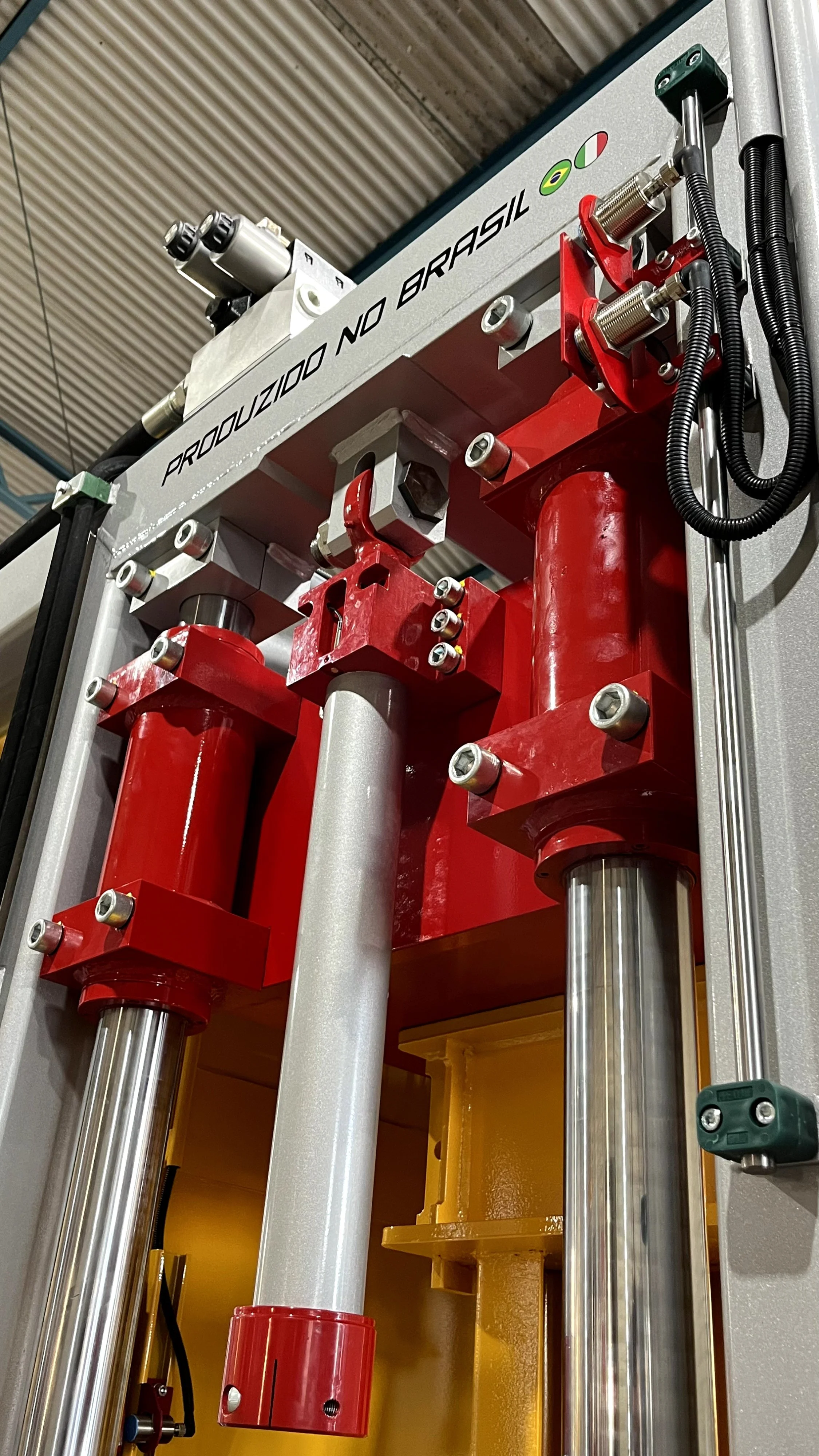

| Guias de precisão autolubrificantes | ||||||||||||
| Fixação pneumática do molde | ||||||||||||
| Sistema de troca rápida de molde | ||||||||||||
| Altura do produto | ||||||||||||
| Altura mínima do bloco | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | ||||||
| Altura máxima do bloco | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm | ||||||
| Altura extra (opcional) | ||||||||||||
| Opcionais | ||||||||||||
| 2 servo-motores (opcional) | — | — | — | — | 43 kW | — | ||||||
| 4 servo-motores (opcional) | — | — | — | — | 48 kW | — | ||||||
| Módulo dupla capa (opcional) | ||||||||||||
Produção estimada em turno de 8h a 90% de eficiência. Valores por bandeja e por turno variam conforme o produto. Especificações sujeitas a alteração sem aviso prévio.
Modelos de plantas e equipamentos
Você não precisa investir tudo de uma vez. Nossos equipamentos são projetados para serem rapidamente integrados à sua linha de produção conforme necessidade e capacidade de investimento.
Séries de vibroprensas

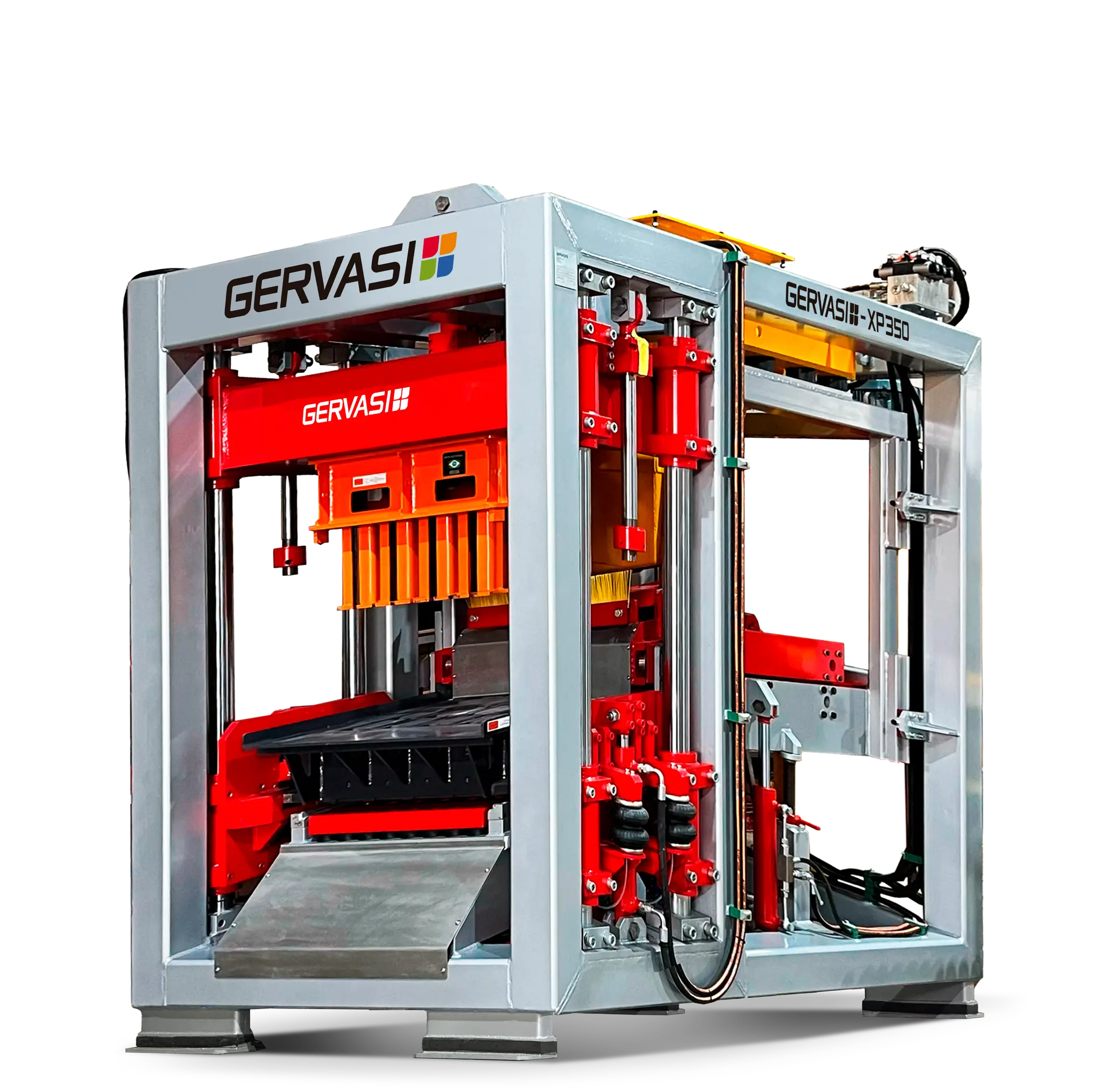

XP 350
XP 550 L

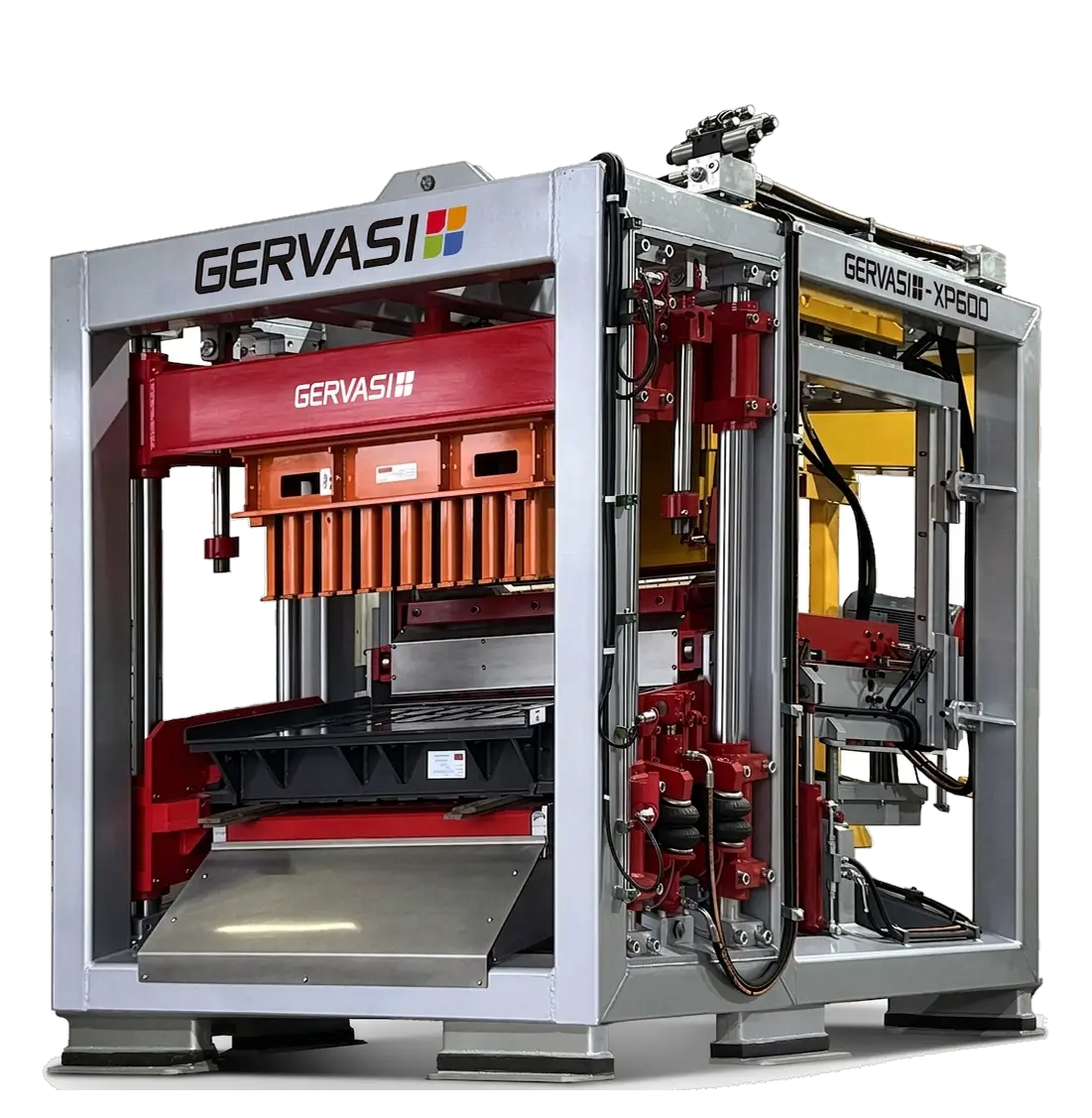

XP 600

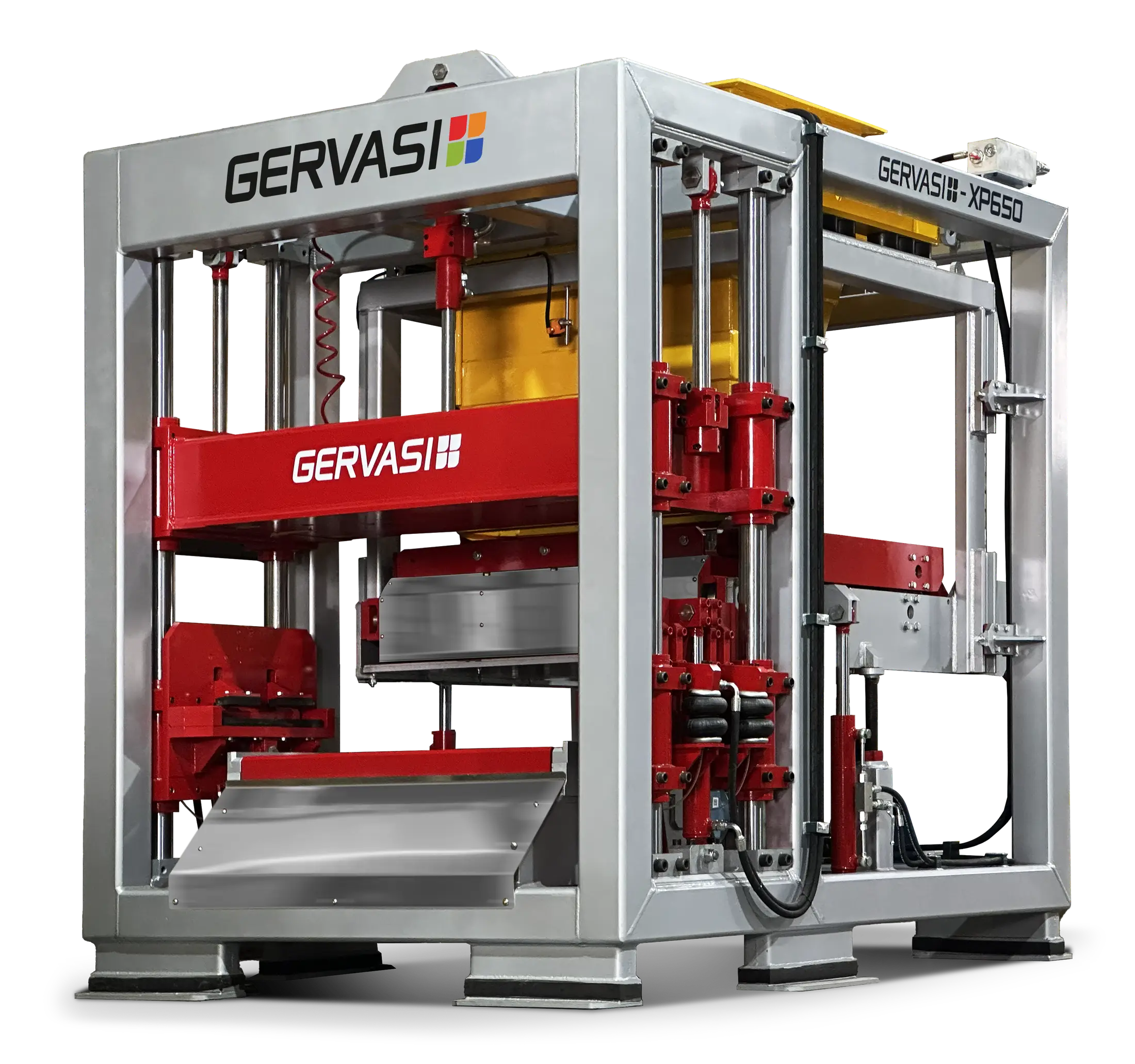

XP 650 L
Bandeja
700×550 mm
1.150×550 mm
1.250×550 mm
1.300×850 mm
Bloco 14×19×39 / 8h
8.000 un
14.000 un
16.000 un
32.000 un
Paver 10×20×06 / 8h
600 m²
920 m²
1.000 m²
1.656 m²
MXL 1200
Bandeja
1.200×1.200 mm
Bloco 14×19×39 / 8h
—
Paver 10×20×06 / 8h
1.704 m²
Paver DC / 8h Dupla camada (fresco sobre fresco): exclusivo da MXL, produz peças uma sobre a outra sem precisar de linha de cura adicional.
1.250 m²
Mín
BX 345
Máx
BX 1200
Bandeja
700×520 mm
1.300×1.250 mm
Bloco 14×19×39 / 8h
6.912 un
34.560 un
Paver 10×20×06 / 8h
499 m²
1.801 m²
Mín
GXL 900
Máx
GXL 1500
Bandeja
1.400×1.000 mm
1.600×1.500 mm
Bloco 14×19×39 / 8h
27.000 un
52.272 un
Paver 10×20×06 / 8h
1.872 m²
2.957 m²
Produção estimada em turno de 8h a 90% de eficiência. Capacidade de blocos sob consulta.
